E 439 Fassa Bortolo
Massetto autolivellante a base anidrite
Questo tipo di massetto autolivellante è un impasto semirapido a base anidrite per interni non soggetti a dilavamento. Grazie alla maggiore trasmittanza termica rispetto all’impasto a base cementizia (fino a 1,8 W/m · °K) è particolarmente indicato per la realizzazione di pavimenti con riscaldamento radiante.

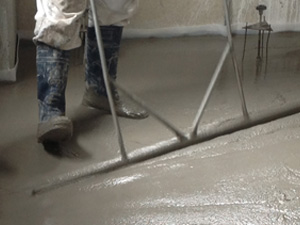

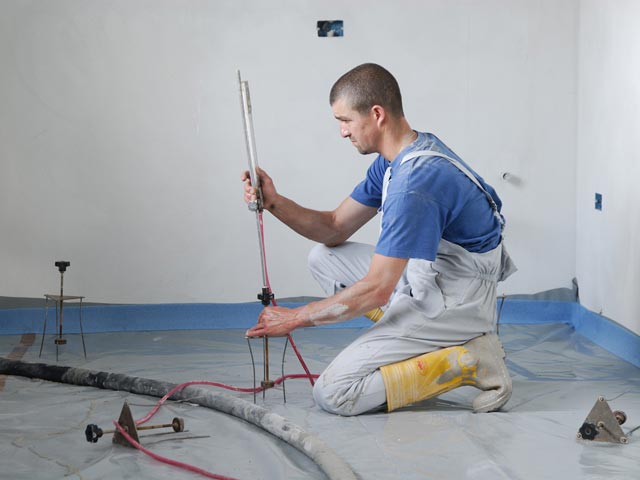

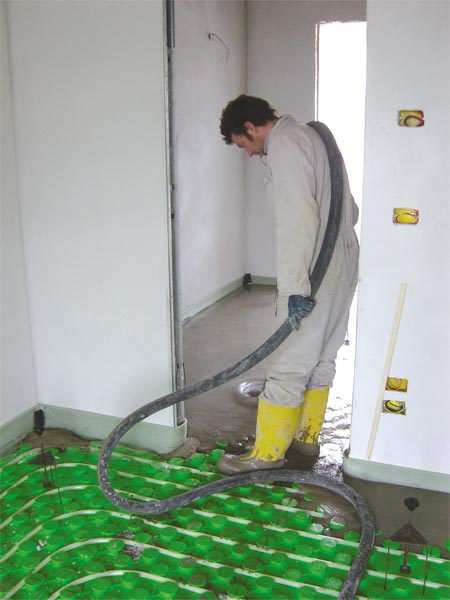

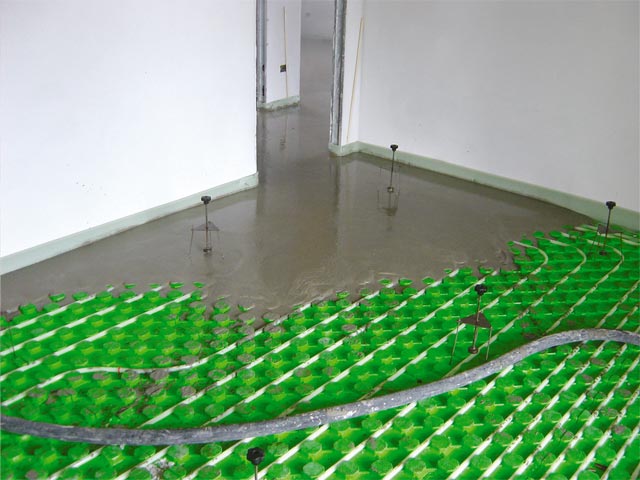

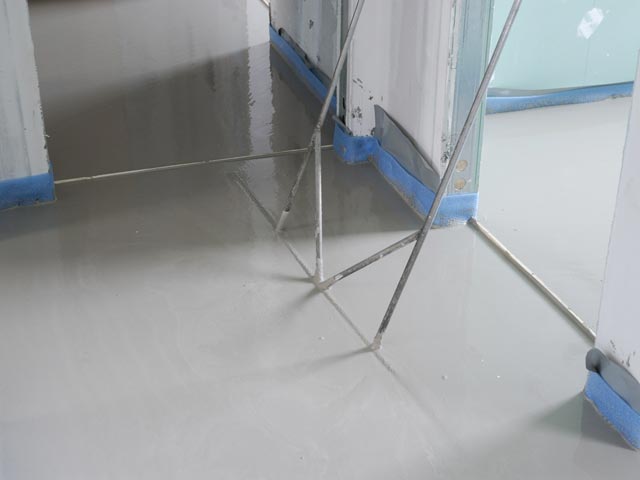

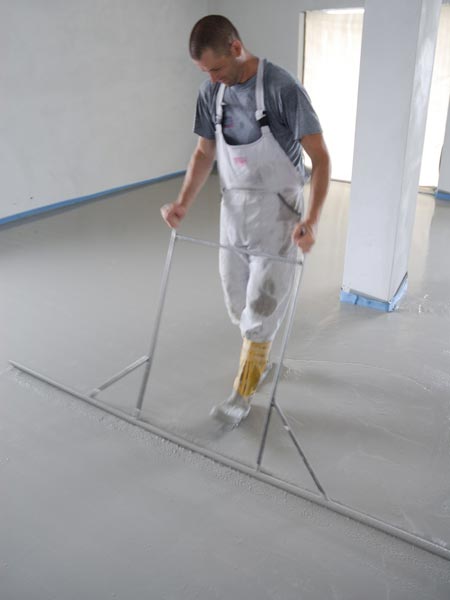

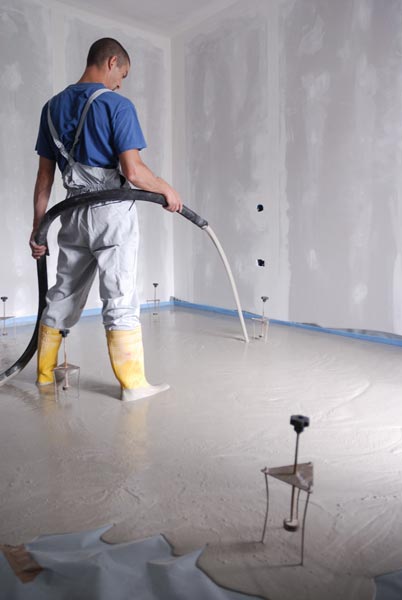

La notevole fluidità dell’impasto garantisce il completo avvolgimento delle tubazioni, evitando dispersioni dovute ai vuoti d’aria, e soprattutto consente la posa del massetto in spessori inferiori rispetto a quelli richiesti dalle tipologie tradizionali. Di rapida e precisa esecuzione è calpestabile già a 24 ore dalla posa.

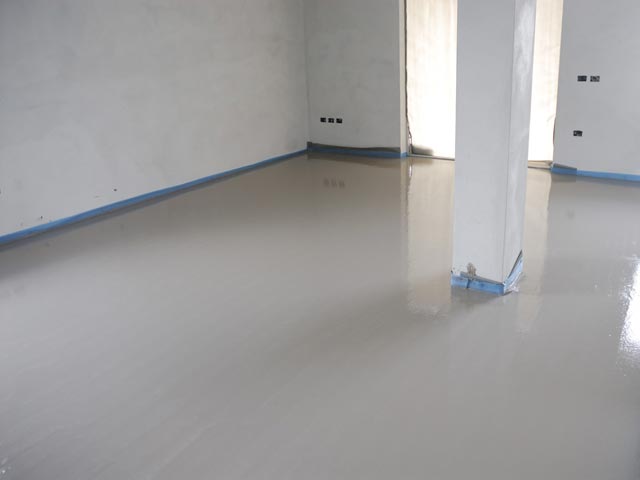

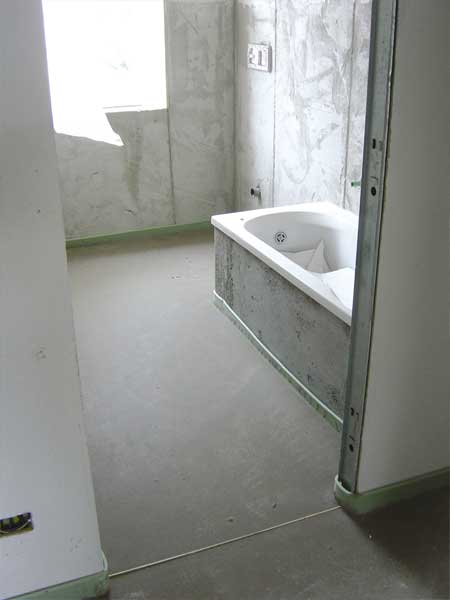

Anche il massetto autolivellante a base anidrite, grazie alla perfetta planarità e omogeneità della superficie risultante e alla compattezza del massetto, consente di incollare direttamente la pavimentazione in piastrelle, parquet o moquette.
Scheda tecnica
E 439 è un massetto autolivellante che viene usato come strato di sottofondo in ambienti interni non soggetti a dilavamento, per la posa di rivestimenti in legno, vinilici, linoleum, moquette e piastrelle in ceramica.
È particolarmente indicato per abitazioni, scuole, palestre, uffici, magazzini e più in generale per grandi superfici interne nell’edilizia abitativa e nel terziario.
- Peso specifico della polvere: 1.500 kg/m3 ca.
- pH: alcalino
- Spessore di applicazione: 3,5-7,5 cm
- Acqua di impasto: 15% ca.
- Resa: 18 kg/m2 ca. con spessore 10 mm
- Ritiro: ≤ 0,4 mm/m ca.
- Densità del prodotto indurito: 2.100 kg/m3 ca.
- Tempo di lavorazione: 40 minuti ca.
- Tempo di essicazione indicativo a +20°C e 65% U.R.: 1 sett./cm per i primi 4 cm di spessore, 2 sett./cm per ogni ulteriore cm; a temperature più basse e/o U.R. più alta i tempi di asciugatura aumentano
- Resistenza a flessione a 28 gg: 7 N/mm2 ca.
- Resistenza a compressione a 28 gg: 30 N/mm2 ca.
- Modulo di elasticità a 28 gg: 25.000 N/mm2 ca.
- Dilatazione termica: 0,01 mm/m·K
- Pedonabilità: 24 ore ca.
- Conforme alla Norma UNI EN 13813: CA-C30-F7
